Што такое асноўная структура дросельнай заслонкі?

Якія кампаненты складаюць асноўную структуру aдросельная засланка?

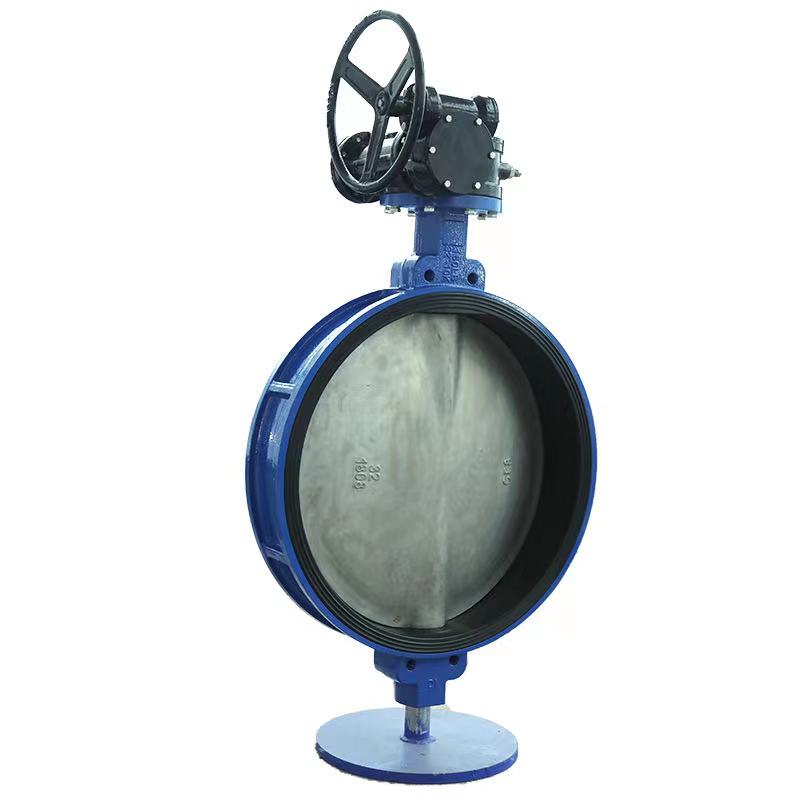

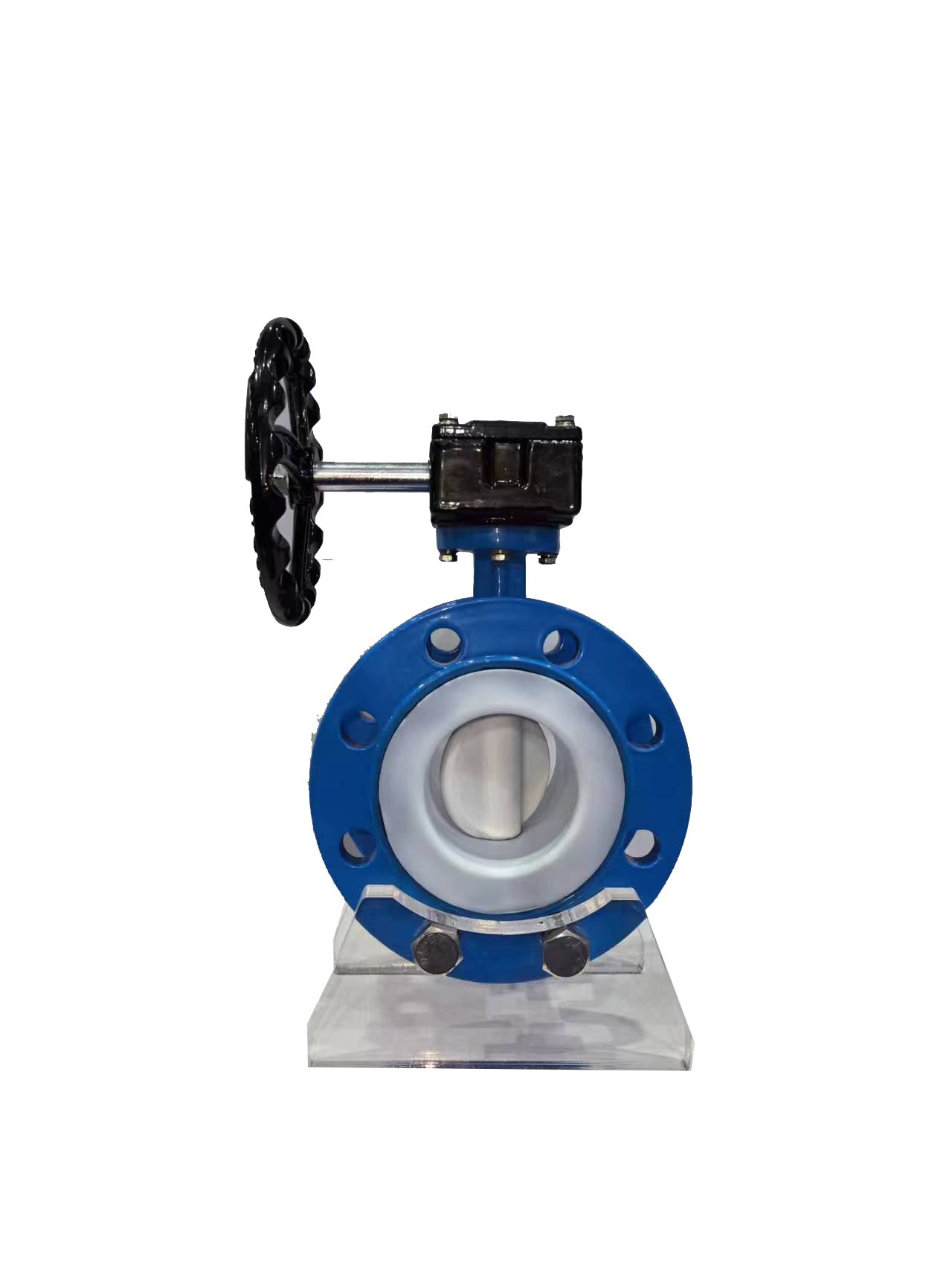

Ядро структуры адросельная засланкау асноўным уключае корпус клапана, шток клапана, матылёк і ўшчыльняльны кампанент. Корпус клапана звычайна ўяўляе сабой прамую цыліндрычную структуру з гладкімі ўнутранымі сценкамі для памяншэння супраціву сярэдняга патоку; Шток клапана злучаны з прывадным прыладай і матыльком, адказваючы за перадачу крутоўнага моманту і кручэнне матылька; Пласціна-матылёк - гэта кампанент адкрыцця і закрыцця, які рэгулюе паток шляхам кручэння вакол восі штока клапана (0 °~90 °), і яго форма непасрэдна ўплывае на прапускную здольнасць патоку; Ушчыльняльны кампанент складаецца з сядла клапана і ўшчыльняльнага матэрыялу, што непасрэдна ўплывае на сумяшчальнасць і ўшчыльненне асяроддзя.

Якія ключавыя дэталідросельная засланкадызайн пліты?

З'яўляючыся асноўным кампанентам дросельнай засаўкі, канструкцыя дросельных пласцін непасрэдна ўплывае на характарыстыкі патоку і ўшчыльненне. Стандартная абцякальная пласціна-матылёк мае дугападобны край, які можа паменшыць супраціў вадкасці, але радыус крывізны павінен адпавядаць дыяметру трубаправода, у адваротным выпадку лёгка ўтварыць завіхрэнні; Эксцэнтрычныя матыльковыя пласціны (напрыклад, адзінарны эксцэнтрык, двайны эксцэнтрык і патройны эксцэнтрык) памяншаюць знос ушчыльняльнай паверхні за кошт зрушэння цэнтра стрыжня клапана, прычым патройная эксцэнтрыкавая матылёк дадае дадатковы кут нахілу для дасягнення нулявой уцечкі і высокай тэмпературы і ўстойлівасці да ціску; Нерэгулярная пласціна-матылёк распрацавана з накіроўвалымі рэбрамі для носьбітаў, якія змяшчаюць часціцы, каб пазбегнуць закаркавання часціцамі.

Як кампанент ушчыльнення дросельных клапанаў уплывае на прадукцыйнасць?

Кампанент ўшчыльнення з'яўляецца ключом да дасягнення сярэдняй адсечкі і рэгулявання патоку ў дроссельных засаўках. Матэрыял сядла клапана неабходна выбіраць у адпаведнасці з характарыстыкамі асяроддзя, напрыклад, нітрылавы каўчук (NBR) з добрай маслаўстойлівасцю, але лёгкай зацвярдзеннем пры нізкіх тэмпературах, і фторкаўчук (FKM) з моцнай устойлівасцю да карозіі, але высокім коштам; Металічнае сядло клапана павінна адпавядаць розніцы цвёрдасці матэрыялу пласціны матылька, каб пазбегнуць уцечкі, выкліканай узаемным трэннем. Акрамя таго, каэфіцыент ціску ўшчыльнення неабходна дакладна кантраляваць. Калі ён занадта высокі, гэта прывядзе да дэфармацыі сядла клапана, а калі ён занадта нізкі, ён не будзе шчыльна прылягаць, што непасрэдна ўплывае на эфект ушчыльнення.
