Як фланцавы зваротны клапан павышае бяспеку прамысловага трубаправода?

Што такое фланцавы зваротны клапан?

Фланцавы зваротны клапан - гэта тып аўтаматычнага клапана, які прызначаны для прапускання вадкасці ў адным кірунку і прадухілення зваротнага патоку. Клапан выкарыстоўвае фланцавыя злучэнні для бяспечнай ўстаноўкі ў прамысловых сістэмах трубаправодаў. У адрозненне ад клапанаў з ручным кіраваннем, зваротныя клапаны працуюць аўтаматычна ў залежнасці ад ціску ў сістэме.

Калі вадкасць рухаецца ў прызначаным кірунку, клапан адкрываецца аўтаматычна. Калі ўзнікае зваротны паток, клапан неадкладна зачыняецца, каб абараніць помпы, трубаправоды і абсталяванне ад скокаў ціску і пашкоджанняў зваротным патокам.

Фланцавыя злучэнні забяспечваюць выдатную герметычнасць і структурную стабільнасць, што робіць гэтыя клапаны ідэальнымі для прымянення высокага ціску і вялікага дыяметра.

Як працуе фланцавы зваротны клапан?

Прынцып працы фланцавага зваротнага клапана адносна просты, але вельмі эфектыўны. Клапан адкрываецца, калі прамы ціск вадкасці перавышае ціск расколіны. Як толькі паток спыняецца або паварочваецца, унутраны дыск аўтаматычна вяртаецца ў закрытае становішча.

У розных канструкцыях клапанаў выкарыстоўваюцца розныя механізмы закрыцця:

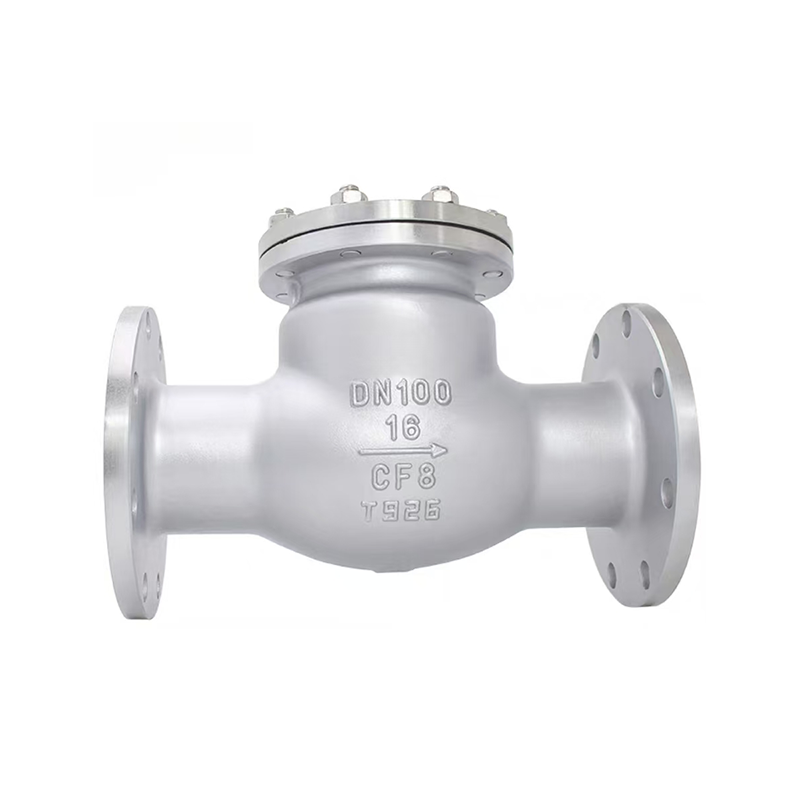

• У паваротных зваротных клапанах выкарыстоўваецца шарнірны дыск.
• Пад'ёмныя зваротныя клапаны выкарыстоўваюць вертыкальны рух дыска.
• Зваротныя клапаны з падвойнымі пласцінамі выкарыстоўваюць пласціны з падпружыненнем.
• Бясшумныя зваротныя клапаны памяншаюць эфект гідраўдару.

Гэты аўтаматычны механізм дапамагае абараніць прамысловыя сістэмы ад:

• Зваротнае забруджванне
• Пашкоджанне ад рэверсу помпы
• Гідраўдар
• Нестабільнасць ціску
• Уцечка трубаправода

Асноўныя перавагі фланцавых зваротных клапанаў

Прамысловыя прадпрыемствы выбіраюць фланцавыя зваротныя клапаны, таму што яны забяспечваюць доўгатэрміновыя эксплуатацыйныя перавагі.

Распаўсюджаныя тыпы фланцавых зваротных клапанаў

Розныя прамысловыя сістэмы патрабуюць розных канструкцый зваротных клапанаў. Выбар правільнага тыпу павышае прадукцыйнасць і надзейнасць.

Прамысловыя прымянення

Фланцавыя зваротныя клапаны шырока выкарыстоўваюцца ў розных галінах прамысловасці з-за іх надзейнасці і простага аўтаматычнага кіравання.

• Сістэмы водазабеспячэння
• Ачышчальныя збудаванні
• Нафта- і газаправоды
• Нафтахімічныя аб'екты
• Электрастанцыі
• Марскія інжынерныя сістэмы
• Сістэмы цыркуляцыі HVAC
• Прамысловыя помпавыя станцыі

У асяроддзі хімічнай апрацоўкі часта аддаюць перавагу ўстойлівым да карозіі матэрыялам, такім як нержавеючая сталь. У сістэмах высокага ціску звычайна выбіраюць клапаны з вугляродзістай або каванай сталі для павышэння трываласці канструкцыі.

Як правільна выбраць клапан

Выбар правільнага фланцавага зваротнага клапана патрабуе ўважлівай ацэнкі ўмоў эксплуатацыі.

Асноўныя фактары ўключаюць:

• Працоўны ціск
• Тэмпература вадкасці
• Памер трубаправода
• Тып носьбіта
• Хуткасць плыні
• Ўздзеянне карозіі
• Арыентацыя ўстаноўкі

Прамысловыя пакупнікі таксама павінны правяраць адпаведнасць стандартам, такім як спецыфікацыі ANSI, API, DIN або BS у залежнасці ад патрабаванняў праекта.

Парады па ўстаноўцы і абслугоўванні

Правільная ўстаноўка значна паляпшае характарыстыкі і тэрмін службы клапана.

• Усталюйце клапан у адпаведнасці са стрэлкай напрамку патоку.
• Пераканайцеся ў тым, што фланцы выраўнаваны перад зацягваннем нітаў.
• Пазбягайце празмернай вібрацыі трубаправода.
• Рэгулярна правярайце ўшчыльняльныя паверхні.
• Кантралюйце ненармальны шум або змены ціску.
• Ачысціце ўнутраныя кампаненты падчас адключэння на тэхнічнае абслугоўванне.

Няправільная ўстаноўка можа выклікаць уцечку, празмерны знос або паломку клапана. Планавая праверка дапамагае выявіць праблемы да таго, як яны прывядуць да дарагіх прастояў.

Фланцавы зваротны клапан супраць іншых тыпаў клапанаў

Многія прамысловыя пакупнікі параўноўваюць зваротныя клапаны з засаўкамі або шаравымі кранамі. Аднак функцыі ў іх розныя.

З-за іх аўтаматычнай працы фланцавыя зваротныя клапаны неабходныя ў сістэмах, дзе абарона ад зваротнага патоку мае вырашальнае значэнне.

FAQ

Заключэнне

Фланцавыя зваротныя клапаны з'яўляюцца важнымі кампанентамі прамысловых трубаправодных сістэм. Яны дапамагаюць прадухіліць зваротны паток, абараніць абсталяванне, павысіць бяспеку эксплуатацыі і знізіць выдаткі на тэхнічнае абслугоўванне. Выбар правільнай канструкцыі і матэрыялу клапана можа значна палепшыць доўгатэрміновую прадукцыйнасць сістэмы, незалежна ад таго, выкарыстоўваецца ён у сістэмах ачысткі вады, нафты і газу, хімічнай апрацоўцы або сістэмах вентыляцыі і кандыцыянавання.

Клапан Shengshi Huagongзабяспечвае надзейныя прамысловыя рашэнні для клапанаў, прызначаныя для патрабавальных прыкладанняў. Калі вы шукаеце трывалыя і высокапрадукцыйныя фланцавыя зваротныя клапаны для вашага праекта, выбар праверанага вытворцы мае вырашальнае значэнне для доўгатэрміновага поспеху ў эксплуатацыі.
