Чыгунны матылёк праверце клапан

У якасці аўтаматычнага клапана чыгунны праверку матылькоў, які вырабляецца нашым Tanggu Shengshi Huagong, гуляе ключавую ролю ў розных сістэмах трубаправода. У асноўным ён абапіраецца на паток самога асяроддзя, каб рэалізаваць аўтаматычнае адтуліну і закрыццё дыска клапана, тым самым эфектыўна прадухіляючы зваротную паток асяроддзя і забяспечваючы стабільную і бяспечную працу сістэмы трубаправода.

Адправіць запыт

Апісанне Прадукта

Падключэнне да пласціны нашага чыгуннага запуску матылькоў дазваляе лёгка ўсталёўваць. Гэта можа быць шчыльна заціснута паміж двума фланцамі, захоўваючы шмат месца для ўстаноўкі і вельмі падыходзіць для сцэнарыяў макета, абмежаванай прасторай.

Структура і прынцып працы

(I) Структурны дызайн

Клапан чыгуннага пласціны ў асноўным складаецца з асноўных дэталяў, такіх як корпус клапана, дыск клапана, сцябло клапана, спружына (абсталяваны некаторымі мадэлямі). Цела клапана адліваецца ў чыгунным жалезе, забяспечваючы трывалую апору і ўстойлівы структурнае падмурак для ўсяго клапана. Дыск клапана з'яўляецца ключавым кампанентам для дасягнення функцыі праверкі. Яго форма і структурная канструкцыя адрозніваюцца ў залежнасці ад розных умоў працы. Агульныя формы ўключаюць адзін дыск і двайны дыск. Сцябло клапана выкарыстоўваецца для падлучэння дыска клапана і накіроўвае траекторыю руху, каб гарантаваць, што дыск клапана рухаецца дакладна і плаўна падчас адкрыцця і закрыцця. Некаторыя чэкавыя клапаны абсталяваны спружынамі. Функцыя спружыны заключаецца ў тым, каб дапамагчы дыскам клапана закрыць, палепшыць герметызацыю пры закрыцці і ў пэўнай ступені знізіць узнікненне воднага малатка.

(Ii) Механізм працы

Калі асяроддзе цячэ ў нармальным кірунку, ціск, які ўтвараецца асяроддзем, падштурхне дыск клапана, каб пераадолець уласную гравітацыю і магчымы спружынны супраціў, так што дыск клапана круціцца вакол сцябла клапана або штыфта для адкрыцця. У гэты час серада можа праходзіць праз клапан плаўна, і ўся сістэма трубаправода знаходзіцца ў нармальным стане. Пасля таго, як у асяроддзі ёсць тэндэнцыя цячы назад, зваротны ціск, які ўтвараецца ў выніку зваротнага патоку асяроддзя, і цяжару дыска клапана сам прывядзе да дыска клапана хутка паварочвацца ў зваротным кірунку і шчыльна ўпісвацца на сядзенне клапана, тым самым адрэзаўшы рэфлюкс-канал асяроддзя, прадухіляючы зваротную частку асяроддзя і забяспечваючы, каб асяроддзе ў сістэме трубаправода была адрэзаць рэфлюкс-канал асяроддзя.

Тэхнічныя параметры

Праект	Дыяпазон параметраў
Намінальны дыяметр	DN25 - DN600 (большы ці меншы дыяметр можна наладзіць у адпаведнасці з асаблівымі патрэбамі кліентаў)
Намінальны ціск	PN1.0MPA - PN1.6MPA (некаторыя спецыяльныя мадэлі могуць вытрымліваць павышэнне ціску)
Прыдатная тэмпература	-10 ℃ - 80 ℃ (у залежнасці ад чыгуннага матэрыялу і ўшчыльняльнага матэрыялу, прыдатны дыяпазон тэмпературы вар'іруецца)
Прыдатны асяроддзе	Вада, каналізацыя, марская, кіслотная і шчолачная раствора (у залежнасці ад выбару матэрыялу для адаптацыі да розных агрэсіўных асяроддзяў), прадуктаў харчавання і напояў (пры выкарыстанні матэрыялаў з харчовымі прадуктамі) і г.д.
Матэрыял для цела клапана	Шэры чыгун, пластычнае жалеза
Матэрыял дыска клапана	Чыгуннае жалеза (звычайная ці антыкаразійная апрацоўка), нержавеючая сталь (для спецыяльных умоў працы)
Матэрыял сцябла клапана	З нержавеючай сталі
Вясновы матэрыял (калі такі ёсць)	З нержавеючай сталі
Тып герметызацыі	Гумовае ўшчыльненне (падыходзіць для агульных носьбітаў, добрае ўшчыльненне), металічную ўшчыльненне (падыходзіць для высокага тэмпературы, высокага ціску або спецыяльнага асяроддзя, моцную ўстойлівасць да высокай тэмпературы і высокага ціску)
Метад злучэння	Тып пласціны
Стандарт	Дызайн, выраб і тэсціраванне праводзяцца ў адпаведнасці з адпаведнымі ўнутранымі стандартамі, такімі як ГБ, ХГ і некаторыя міжнародныя стандарты, такія як стандарты ISO

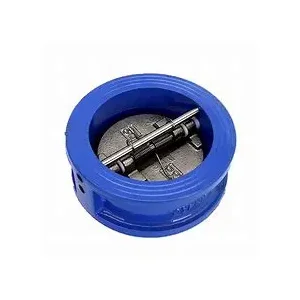

Cast Iron Butterfly Check Valve
